Импульное реле. Как подключить?

[АМПЕР]

Здравствуйте люди добрые.

Пожалуйста подскажите как подсоединить импульсное реле E 256-230? Куда фазу, куда нуль, а куда кнопки.

[slavapril]

обозначение

обозначение - E256
(20.24 КБ) Просмотров: 903

На реле должно быть обозначение контактов. Из рисунка, думаю, понятно, что есть что. Алгоритм работы такой: а/б/а/б. То есть при первой кратковременной подаче напряжения сработает группа контактов а (т.е. 1 и 2). При второй подаче - группа б (т.е. 3 и 4) и так по кругу. Для управления используется кнопка с нормально открытыми контактами, то есть по типу кнопки для звонка.

[АМПЕР]

slavapril
Нет ни каких обозначений на реле. И не пойму как делать. Пожалуйста, можно как для чайника.
Наглядно, если взять реле, например, правая верхняя клема это что? И т.д.

[sergey_sav]

Схема подключения Е256-1

[АМПЕР]

Схема подключения Е256-1

А у меня А1 и А2 нет, они пустые, там не зажимов. Остальные есть. На реле написано E 256 -230

[slavapril]

Не знаю как Е256-1, а Е256-230 у меня расписан в справочнике как на рисунке. Два пустых зажима оставлены под серию Е266С для подключения центральных выключателей. Хотя никто вам не мешает(обращаюсь к автору вопроса) прозвонить обмотку и хотя бы нормально замкнутые контакты. Производитель ведь всегда оставляет за собою право что-то изменить.

контакты

контакты - E256-230
(100.57 КБ) Просмотров: 893

[АМПЕР]

slavapril
По вашему рисунку: Есть 1, 2, 3, 4 и А 1, рядом зажим, а в низу где А2 вообще нет, пустые.

[slavapril]

Возможно, что А2 рядом с А1. Все ж таки прозвоните, как я выше написал. Возможно, производитель что-то и изменил

[АМПЕР]

Возможно, что А2 рядом с А1. Все ж таки прозвоните, как я выше написал. Возможно, производитель что-то и изменил

Да, я не знаю как прозвонить. Мне бы написать, что куда подсоединить. Например, что на 1, что 2 .... Куда кнопки

[sergey_sav]

Да, я не знаю как прозвонить. Мне бы написать, что куда подсоединить.

Тогда давайте фото своего уникального устройства и его артикул. Чего гадать то не видя его...

[slavapril]

Прозвонить омметром (тестером). Но если не умеете, лучше попросите того, кто может. Потому как, если мы перепутаем обмотку с замкнутыми контактами и подадим 220В - сами понимаете ба-бах

[slavapril]

Тогда давайте фото своего уникального устройства и его артикул.

Заодно расскажите, что вы там маракуете...

[АМПЕР]

Заодно расскажите, что вы там маракуете...

Дык свет в прихожей, а кнопок шесть штук в разных местах. Как подъсоединить незнаю.
Ну фото попробую щас.

[sergey_sav]

а Е256-230 у меня расписан в справочнике как на рисунке.

В каталоге АВВ несколько иначе...

[slavapril]

В каталоге АВВ несколько иначе.

Ну, значит, флаг им в руки. Я бы, по-любому, все концы нашел. Но тут случай не со мной

Дык свет в прихожей, а кнопок шесть штук в разных местах. Как подъсоединить незнаю

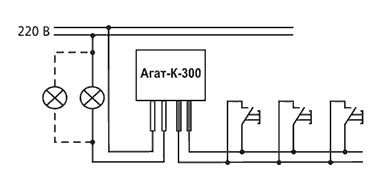

Ну дык, воспользовались бы "Агат-300", если ваша мощность не менее 40Вт и не более 300ВТ

агат

агат - agat
(48.71 КБ) Просмотров: 870

Тем более, что и с вашим реле и с агат-300 нужны кнопочные выключатели

[АМПЕР]

Во оно.


Вот это похоже, только куда фазу, куда нуль, куда кнопки?

[sergey_sav]

только куда фазу, куда нуль, куда кнопки?

По аналогии с Е256-1 (см. ранее)... вроде не сложно.

[АМПЕР]

По аналогии с Е256-1 (см. ранее)... вроде не сложно.

Там не так вроде.

Пожалуйста, будте добры, нарисуйте, а... А то не пойму.

[slavapril]

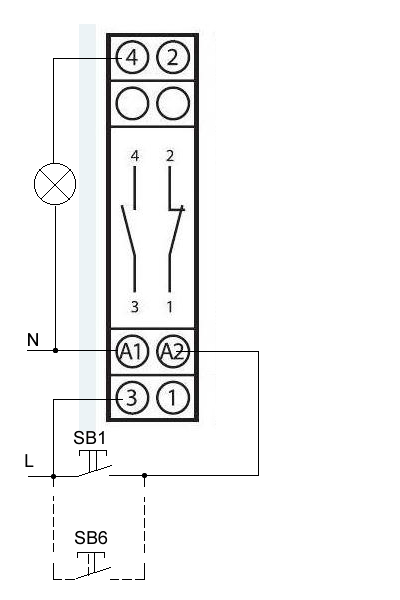

включение лампы

Но вы должны учесть, что при первом нажатии на любую кнопку лампа, как и положено, включится. При втором нажатии на любую кнопку она останется гореть, так как сработают контакты 1 и 2. И только при третьем нажатии сработают снова 3 и 4. При четвертом снова 1 и 2. И так через раз. Поэтому алгорим работы реле и описывается как а/б/а/б, где а - это 3 и 4, а б - это 1 и 2 или наоборот - это неважно. Удобно ли так пользоваться будет, то бишь лишний раз нажимать?

[sergey_sav]

Поэтому алгорим работы реле и описывается как а/б/а/б...

А не говорит ли это о поочерёдном замкнутом состоянии контактов? Поочерёдное срабатывание у Е255 описывается как: а/а+б/б/0 (и в каталоге есть фраза о контактах - "2 последовательных").
Впрочем, опыт - наилучшее решение для поиска истины...
