Радиоуправляемый выключатель 220В

[VinZ]

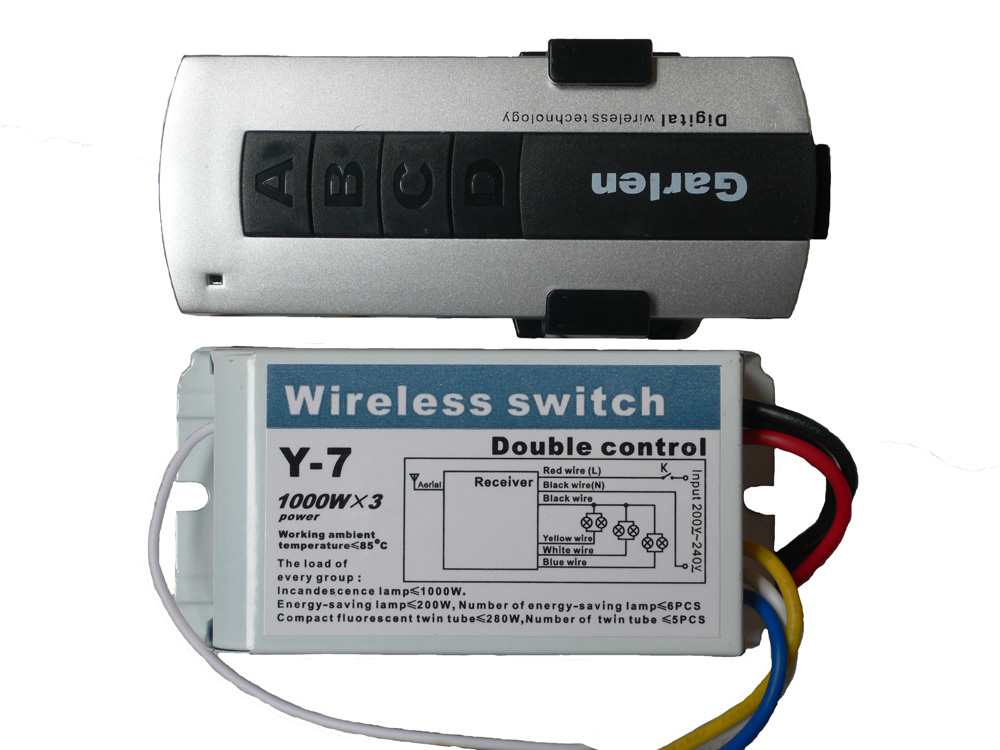

Приветствую! Помогите пожалуйста разобраться.
Хочу поставить радио выключатель, но не могу разобраться как это сделать правильно.
Схема во вложении.
На люстру идет 3 провода под двухклавишный выключатель.
Я не силен в электрике, не понимаю ситуацию по схеме с нулем, когда и где его нужно подключать?

[sergey_sav]

Сначала надо определиться с проводами в выключателе и на люстре. То есть, что приходит к выключателю (должно: одна приходящая фаза и два проводника на люстру), и на люстру (должно: один ноль и два провода с выключателя). Идентифицировать их можно любым доступным Вам способом (индикатором, тестером, контролькой....)
При подключении один из проводов в выключателе и один из проводов в потолке не используется и изолируется.
Остаётся только подключить как на схеме: к выключателю фаза и один отходящий к люстре, на потолке к люстре подключить ноль и один приходящий с выключателя.

[slavapril]

Если вы хотите управлять трехпроводной люстрой по трем проводам, то вам придется использовать два таких выключателя. В противном случае придется переделать люстру в 2-х проводную(будут зажигаться все лампы) либо какой-то группой ламп пожертвовать и сделать по совету sergey_sav.

[VinZ]

На выключатель идет L и N из потолка к выключателю (выключатель для информации стоит шнурочно-дергательный, тут же рядом идет пучек на люстру два проводника и ноль.
Так вот ноль именно на люстре подрубать или можно у выключателя каким то образом и как этот ноль подсоединить, к какому проводу?

[VinZ]

Да выключателя будет два я уже прикинул, завтра будет второй, что бы управлять трехпроводной.

[slavapril]

шнурочно-дергательный

Случайно размером не 10см на 5см(примерно) в белом корпусе? Не древний случайно?

[VinZ]

АГА! Он, достал уже =)

[VinZ]

Заводится с 4-6 подгазовки

[sergey_sav]

На выключатель идет L и N

Вы в этом уверены? Какого бы исполнения ни был выключатель, к нему подключают два провода: фаза и отходящая фаза (правильно) или ноль и отходящий ноль (не правильно, но работает). Фаза и ноль никогда не приходит на выключатель, кроме случая исполнения проводки без распаячных коробок, но в этом случае к выключателю приходят два пучка: питающая линия (фаза и ноль, бывает и РЕ) и отходящая линия (ноль, провода фазные коммутируемые по количеству клавиш, бывает и РЕ)

[sergey_sav]

Самое верное, если выложите рисунок существующей проводки с пояснениями, можно на промакашке... ;)

[VinZ]

Так и есть, без распаячной коробки, к выключателю идет два пучка.

[slavapril]

кроме случая исполнения проводки без распаячных коробок

Коробка выключателя в верхней части имеет круглый профиль - это вместо распаечной коробки. Попадался как-то такой в военном городке

[sergey_sav]

без распаячной коробки, к выключателю идет два пучка.

Тогда приходящий ноль питающей линии соединить с нулевым проводом люстры. К радиовыключателю подключить фазу питающей линии и отходящий на люстру провод.
Со вторым выключателем поступить аналогично.

[VinZ]

Я живу в военном городке

[sergey_sav]

Кстати о коробках... А зачем тогда брали радиовыключатель для монтажа в распаячную коробку? Можно было поступить и иначе, например такой выключатель применить

[VinZ]

А фазу надо раздваивать на фторой выключатель?

[slavapril]

;;1): Я живу в военном городке

Похоже, что в советское время всем военным одну и ту же хрень ставили. А еще, небось, половина проводов(розеточная группа) в полу проложена и розетки низко. В общем, sergey_sav вам правильно отписал.

[sergey_sav]

А фазу надо раздваивать на фторой выключатель?

Обязательно

[VinZ]

Да вот была мысль закрыть это все безобразие в коробку, а то торчит все как кустарник, хочется скрыть что бы была ровная стена, не знаю на сколько это правильно конечно, но вот такое желание.

[slavapril]

Кстати автору вопроса надо не забыть разнести их на расстояние 30 - 50см(производитель советует) http://pan-elektrik.ru/product_info.php ... cts_id=110. Можно один в корпус коробки, а второй - в люстру. Тогда второй фазный на люстру надо будет транзитом пустить через старый выключатель.
