Перекидной выключатель Легранд

[Шеллар]

Доброго времени суток всем!

Вопрос такой: Хочу установить в коридоре перекидной выключатель (один источник света, два независимых выключателя).
Никак не могу добиться чтобы они работали. Проблема в том, что мои выключатели (Легранд) с четырьмя контактами. В интернете и на всех схемах, которыя я находил показаны выключатели с тремя контактами. В магазине, где я их покупал меня заверили, что это именно те выключатели которые нужны. Вот только работают они как-то кривовато. Я уже десяток вариантов перепробовал.
Может кто подкинет схемку подключения. Если не трудно, продублируйте на e-mail.
Заранее благодарю.

[slavapril]

Есть тема Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
И желательно вам еще взглянуть на схемку контактов на обратной стороне выключателя

[PavelP-y]

Проблема в том, что мои выключатели (Легранд) с четырьмя контактами.

Варианта два:

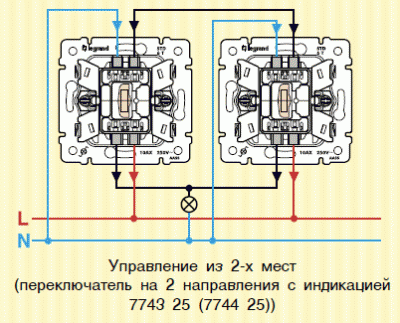

1. У Вас проходные включатели с подсветкой:

Для индикации нужна 4-я жила (нулевая)

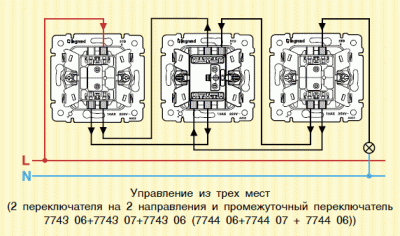

2. У Вас промежуточные проходные включатели (перекидные):

Тот что в центре

Такие Вам не подходят.

Я уже десяток вариантов перепробовал.

А в распаечной коробке правильно расключено?

[Шеллар]

Да, у меня с индикацией.
Попробую по Вашей схемке провести.

А в распаечной коробке правильно расключено?

В распаечной все норм. А что есть нюансы? Проверю на всякий случай.
Это проблемы с подключением, потому как у меня первый включает, второй выключает. Но потом снова включить может только второй.
Вот такие дела.

[PavelP-y]

А схема на упаковке переключателя совпадает с выложенной схемой?
Дело в том, что схема из интернета, включатели такого типа (проходные с подсветкой легранд) мне устанавливать не приходилось, поэтому правильность схемы подтвердмить не могу. (а схема без знания способа перемыкания контактов не читается).
Может стоит заменить на обычные переключатели (без подсветки), либо другой фирмы. Там все значительно проще.
Въехал, схема рабочая. В распайке подключаете так: жилы желтого цвета с переключателей соединяете между собой (на переключателях они на клеммах сверху возле нуля, синие жилы с переключателей- фазы на лампочку (на схеме снизу справа), белые (черные) - на питающюю фазу. Четвертую жилу на ноль подсветки переключателя. Главное, чтобы на переключателях синие и белые ( черные) совпадали по расположению. Вроде бы так. Удачи.

Добавлено спустя 3 часа 12 минут 28 секунд:
Схема будет работать, если в одном положении переключателя замкнут верхний контакт (не нулевой) и один из нижних, а в другом положении переключателя замкнут этот же верхний контакт и другой нижний.

[sergei2188]

Добрый день! Подскажите пожалуйста, что я не так делаю. Подключил на свет в коридоре два двухклавишных проходных выключателя со светодиодной индикацией (легранд celiane). Все работает как и ожидалось, НО один момент не дает мне покоя- при включении света должны погаснуть светодиоды, а они остаются гореть "вполнакала". Расстояние между выключателями -7м(длина провода). Когда я все отключаю и затем подключаю на провода по 0,5метра- все работает как надо и диоды при включении света гаснут полностью.

[electrohoz]

Подскажите пожалуйста, что я не так делаю.

Необходимо в схему установить фильтр, либо схема собрана неправильно!

[sergey_sav]

Просто наведёнки на протяжённых проводах достаточно для подсветки индикаторов... Попробуйте зашунтировать, кондёром например...

[Калямба]

Если не в тему прошу перенести.
Учитывая определенные сложности с установкой и подключением проходных выключателей можно порекомендовать применение "радио-выключателей".
Существуют 1,2,3,4 - канальные.

[sergei2188]

Схема подключения

Если схема верная, подскажите пожалуйста по поводу фильтра или как зашунтировать. Физику вроде в школе хорошо знал, но с возрастом))) все позабылось, да и не достаточно тех знаний.
На выключателях есть еще контакт "N" - видимо ноль, но откуда мне его взять, если он все-таки нужен? ( опять дополнительно стены штробить).
Всем ОГРОМНОЕ СПАСИБО за ответы на мою проблемку!

[sergey_sav]

Если схема верная, подскажите пожалуйста по поводу фильтра или как зашунтировать.

Схема верная... только в следующий раз рисуйте по чётче, не применяя блеклых цветов...
По подсветке... подумайте, может стоит туда нолик то завести, тогда и танцы с бубном не понадобятся.

[sergei2188]

Попробовал подвести ноль - результата нет. Как бы найти схему самого выключателя. Это со всеми такие проблемы? Может купить не Легранд?

[albert73]

Здравствуйте. Подскажите что можно сделать. Ситуация такая, собрана схема на двух проходных выключателях. Причем схема была доработана от одноклавишного выключателя , т.е. фаза приходит на выключатель проходной (в прошлом одноклавишный) от него с помощью трехжильного кабеля уходит на проходной выключатель (вторая точка) где по желтому и синему проводу бежит фаза в сторону проходного , а по белому возвращается к первому проходному(в прошлом одноклавишный) и внутри подрозетника белый от второго прох. скручивается с проводом уходящим на светильник. Схема работает, но в выключеном состоянии светильники потолочные со светодиодными лампами G9 горят вполнакала. Когда включаю свет просто как одноклавишный выключатель(замыкаю) провода лампы вполнакала не горят, но стоит в схему добавить трехжильный кабель они начинают в отключеном состоянии светиться вполнакала, во включеном состоянии горят как положено. Выключатели и лампочки не причем , т.к. проверял без выключателей и в других комнатах эти лампы горят исправно. Косяк как я понимаю в трехжильном кабеле уходящим на второй проходной, но по ттестеру он звониться как положено и межфазного замыкания нет.

Добавлено спустя 10 минут 14 секунд:
Наконецто смог залить схему, которая очень приближена к моей ситуации

[elhouse]

Наконецто смог залить схему, которая очень приближена к моей ситуации

Да ещё с чужой рекламой (картинку заменил).

У нас на форуме своего добра полно:
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

[Калямба]

G9 горят вполнакала.

Скорее всего наведенное напряжение в 3-х жильном кабеле.
Воспользуйтесь поиском "наведенное напряжение", и вот подобная тема
Чтобы видеть ссылки войдите на конференцию или зарегистрируйтесь.

[PavelP-y]

в выключеном состоянии светильники потолочные со светодиодными лампами G9 горят вполнакала

Включатели без подсветки?

[albert73]

Включатели без подсветки?

Включатели не имеют светодиодных подсветок. Когда я замыкая провода вообще без выключателей, лампы горят вполнакала. Как-только я из схемы убираю трехжильную перемычку (включаю как-бы одноклавишником), лампы светятся исправно.

[PavelP-y]

Что-то похожее было. Двухклавишный включатель, одна клавиша включает люстру, а вторая- встраиваемые светильники со светодиодными лампами. При включенной люстре, одна из трёх светодиодных ламп начинала моргать с постоянной периодичностью. При вытягивании этой лампы, моргать начинала другая. При выключении люстры моргание прекращалось. Проблема была решена при замене ламп на лампы другого производителя.

[albert73]

всем спасибо за ответы и советы.проблемку смог устранить с помощью кондера в цепи, только единственное (не знаю плохо или не плохо),при выключении света любым проходным, вот этот "светящийся полнакал" плавно исчезает в течени 2-3 сек, может воткнуть ещё 1 кондёр на другой точечный светильник, или на все 5 штук?

[Калямба]

(не знаю плохо или не плохо)

По-моему, очень даже не плохо. Выключив свет не сразу оказались в темноте, глазу приятнее.
